Transformador Seco Marca Zetrak 500 KVA.

Transformador Seco marca Zetrak 500 Kva.

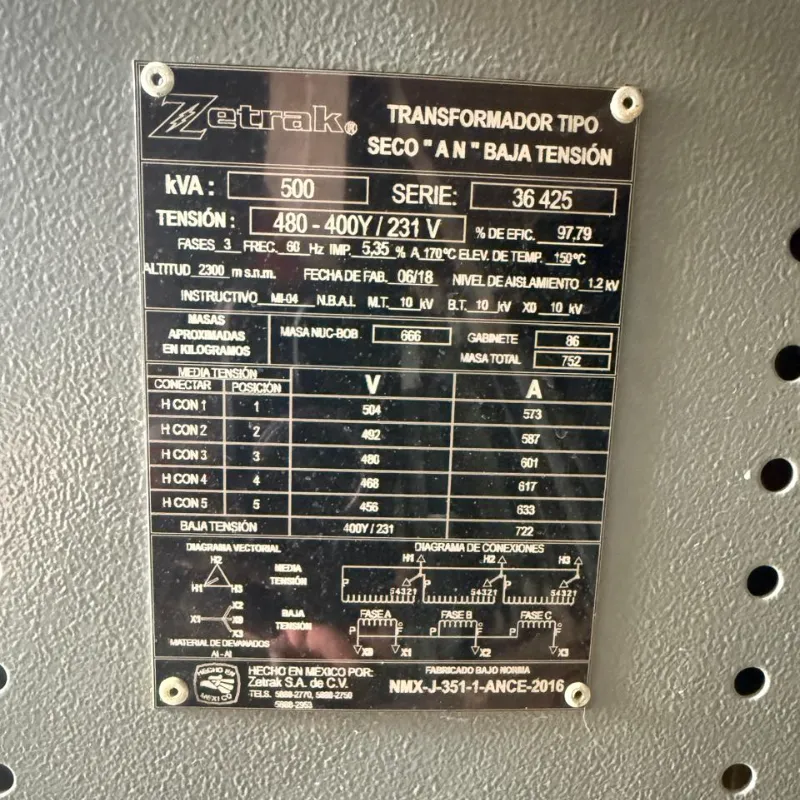

Ficha técnica

Equipo: Transformador seco tipo AN (enfriamiento por aire natural) de baja tensión

Marca: Zetrak

Modelo: Transformador seco trifásico

Capacidad nominal: 500 kVA

Número de serie: 36 425

Año de fabricación: Junio de 2018

Frecuencia: 60 Hz

Número de fases: 3

Voltaje primario:

* 480 V (con derivaciones de ajuste)
* Taps:
* 504 V
* 492 V
* 480 V (nominal)
* 468 V
* 456 V

Voltaje secundario:

* 400Y/231 V
* Corriente nominal secundaria: 722 A

Corriente nominal primaria (480 V):

* 601 A

Tipo de enfriamiento:

* AN (Aire Natural)

Impedancia:

* 5.35 %

Eficiencia:

* 97.79 %

Elevación de temperatura:

* 150 °C

Nivel de aislamiento:

* 1.2 kV

Altitud de diseño:

* 2,300 msnm

Material de devanados:

* Aluminio-Aluminio (Al-Al)

Norma de fabricación:

* NMX-J-351-ANCE-2016

Peso

* Núcleo y bobinas: 666 kg
* Gabinete: 86 kg
* Peso total: 752 kg

Aplicaciones recomendadas

Este transformador está diseñado para:

* Plantas industriales
* Sistemas de bombeo
* Centros de distribución eléctrica
* Compresores
* Chillers
* Equipos HVAC
* Centros comerciales
* Maquinaria de proceso
* Subestaciones interiores

Los transformadores secos Zetrak son libres de aceite, requieren poco mantenimiento y presentan menor riesgo de incendio en comparación con los transformadores en aceite.

Características destacadas

* Potencia nominal: 500 kVA
* Relación de transformación: 480 V → 400Y/231 V
* Tipo seco
* Enfriamiento AN
* Trifásico
* Alta eficiencia (97.79 %)
* Gabinete metálico ventilado
* Reconectable mediante derivaciones (taps) para compensar variaciones de voltaje.
