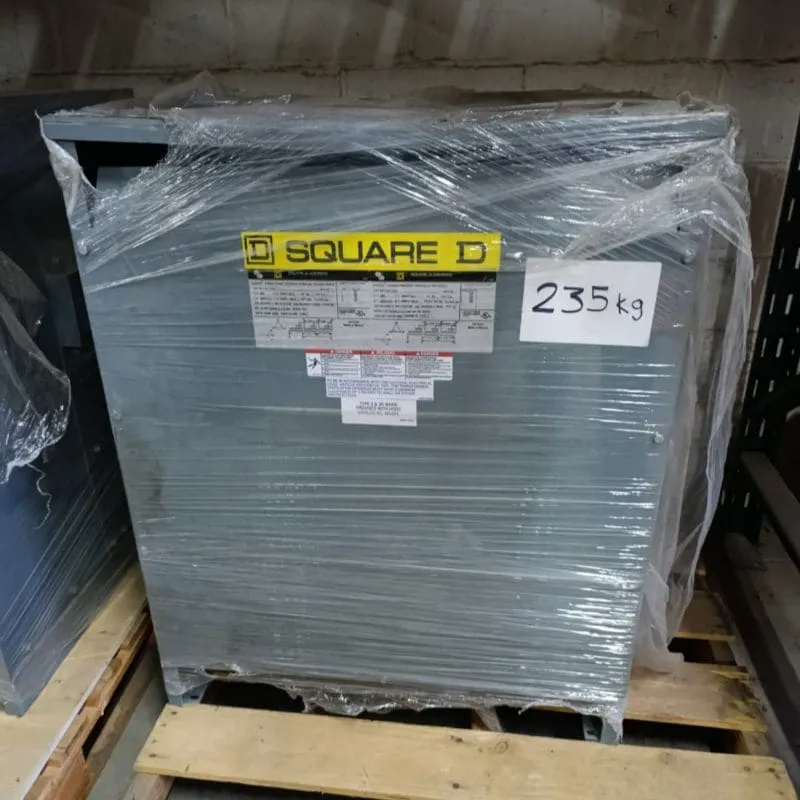

Transformador Seco de 75 KVA

Transformador Trifásico Seco Square D Sorgel de 75 kVA está diseñado para la distribución eficiente y segura de energía eléctrica en instalaciones industriales, comerciales e institucionales. Su construcción tipo seco elimina el uso de aceite dieléctrico, reduciendo el mantenimiento y aumentando la seguridad de operación.

Fabricado por Square D Company, este transformador ofrece una excelente regulación de voltaje, alta eficiencia y funcionamiento silencioso, siendo ideal para alimentar tableros de distribución, maquinaria, sistemas de iluminación y equipos eléctricos de baja tensión.

Características

• Transformador trifásico tipo seco.
• Marca Square D – Sorgel®.
• Potencia nominal de 75 kVA.
• Construcción para servicio continuo.
• Sistema de enfriamiento por aire natural (AA).
• Gabinete metálico ventilado Tipo 2.
• Bajo nivel de ruido y alta eficiencia.
• Operación segura sin aceite dieléctrico.
• Diseño compacto y de fácil instalación.

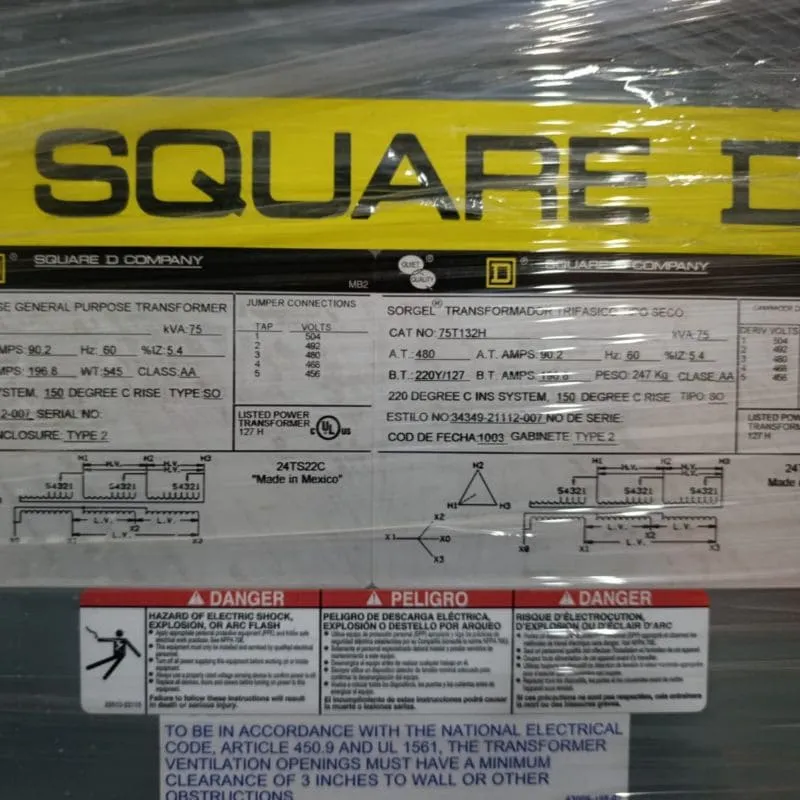

Especificaciones Técnicas

• Marca: Square D Company
• Línea: Sorgel®
• Modelo / Catálogo: 75T132H
• Potencia: 75 kVA
• Tipo: Transformador trifásico seco
• Frecuencia: 60 Hz
• Voltaje primario: 480 V
• Voltaje secundario: 220Y/127 V
• Corriente primaria: 90.2 A
• Corriente secundaria: 196.8 A
• Impedancia: 5.4 %
• Sistema de enfriamiento: AA (Aire Natural)
• Sistema de aislamiento: Clase 220 °C
• Elevación de temperatura: 150 °C
• Gabinete: Tipo 2
• Peso aproximado: 247 kg

Derivaciones (Taps) del Primario

El transformador cuenta con cinco derivaciones para ajuste del voltaje de alimentación:

• Posición 1: 504 V (+5 %)
• Posición 2: 492 V (+2.5 %)
• Posición 3: 480 V (Nominal)
• Posición 4: 468 V (-2.5 %)
• Posición 5: 456 V (-5 %)

Configuración Eléctrica

• Primario: Delta (Δ) – 480 V
• Secundario: Estrella aterrizada (Y) – 220/127 V con neutro disponible

Aplicaciones

Ideal para alimentar tableros de distribución, maquinaria industrial, equipos de proceso, sistemas de iluminación, centros comerciales, edificios corporativos, hospitales, plantas de manufactura, talleres, almacenes y cualquier instalación que requiera una distribución confiable de energía en baja tensión.
