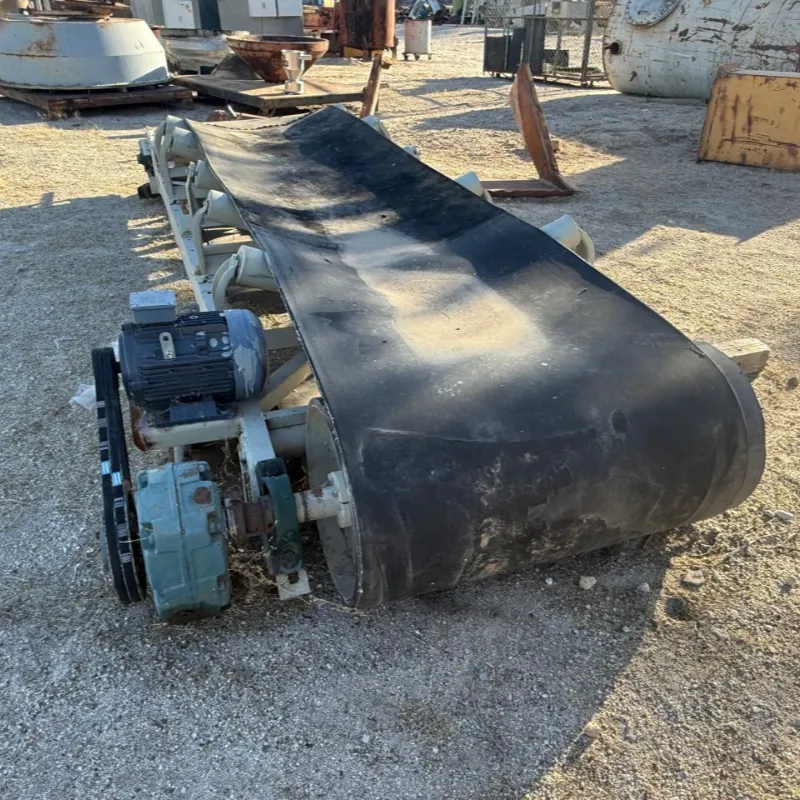

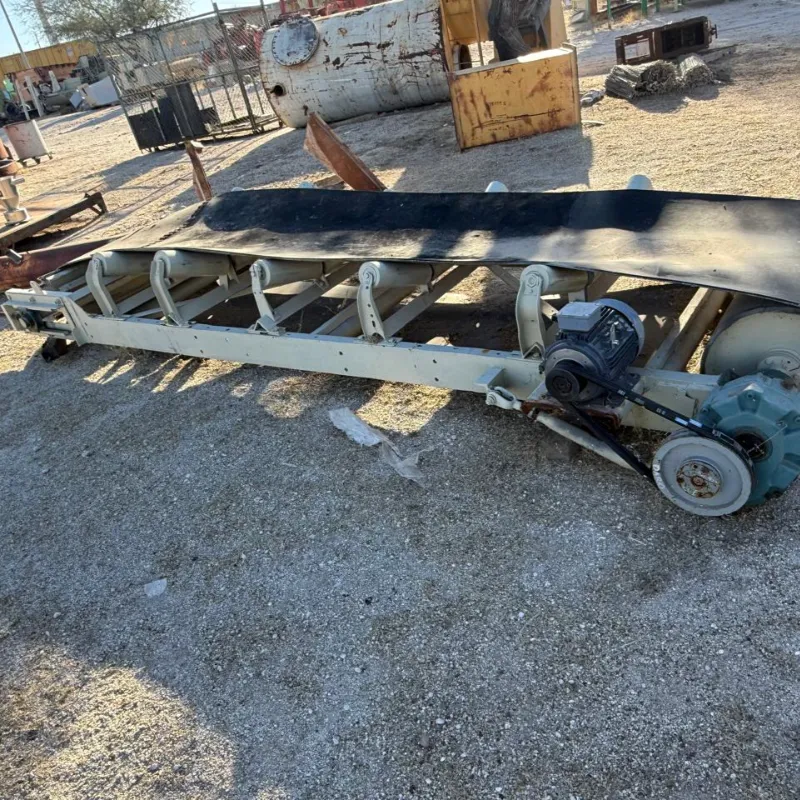

Banda transportadora 36″ X 4.5 metros
Banda Transportadora 36″ x 4.5 m de Largo
1. Especificaciones Generales
– Ancho banda: 36″ = 914 mm
– Longitud: 4.5 m = 14.76 ft entre centros de poleas
– Tipo: Estacionaria o montada en patín/chasis móvil
– Capacidad: 350 – 600 TPH @ 100 FPM con material 100 lb/ft³

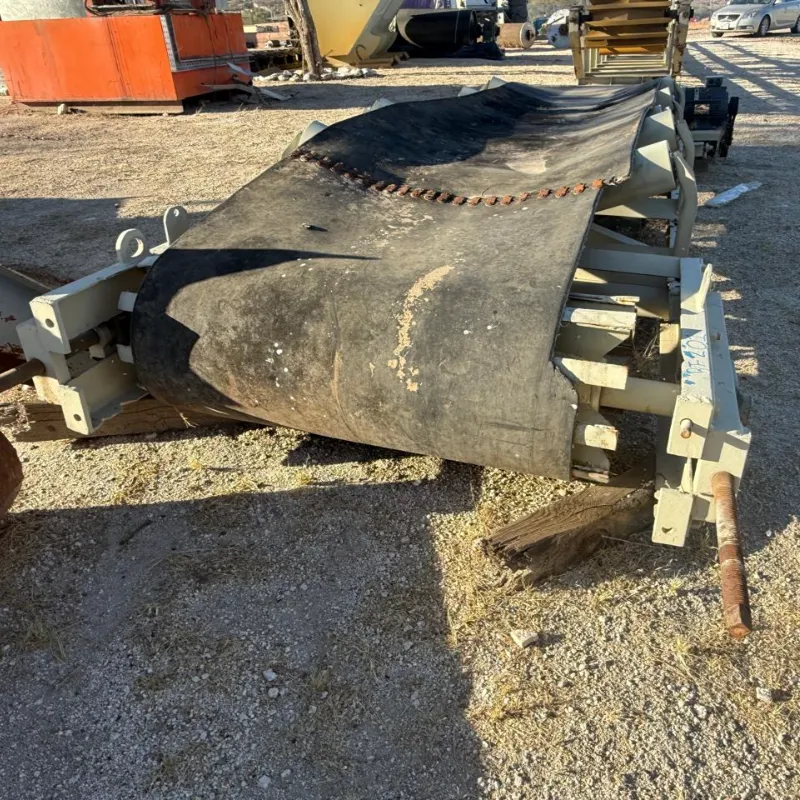

2. Banda de Hule
– Tipo: 3 o 4 lonas, EP-125 a EP-200
– Espesor cubierta: 1/4″ x 1/16″ = 6 mm x 1.5 mm superior/inferior
– Grado: Grado 2 MOR para agregados/minería
– Resistencia: 330 PIW = 330 lb/in ancho mínimo
– Empalme: Vulcanizado en caliente o grapas mecánicas Flexco #140
3. Estructura
– Bastidor: Canal 4″ a 6″ C4x5.4 o IPR 6″
– Ancho bastidor: 44″ = 1,118 mm total
– Altura: 12″ – 18″ = 300-450 mm cama de rodillos
– Pintura: Primario + esmalte amarillo seguridad
4. Poleas
– Motriz: Ø16″ x 38″ cara, recubierta hule diamante 3/8″
– Cola: Ø14″ x 38″ cara, lisa o aletada auto-limpiante
– Tensora: Tornillo 24″ recorrido o gravedad
– Ejes: 2-7/16″ a 2-15/16″ con cojinetes 4 tornillos
5. Rodillos
– Carga: CEMA C5, Ø5″ x 38″ largo, 3 rodillos 35°
– Espaciado carga: @ 4 ft = 1.2 m entre estaciones
– Retorno: Ø5″ x 38″ plano, @ 10 ft = 3 m
– Impacto: Ø5″ x 38″ con discos hule en zona carga, @ 1 ft
– Total aprox: 4 estaciones carga + 1 impacto + 2 retorno

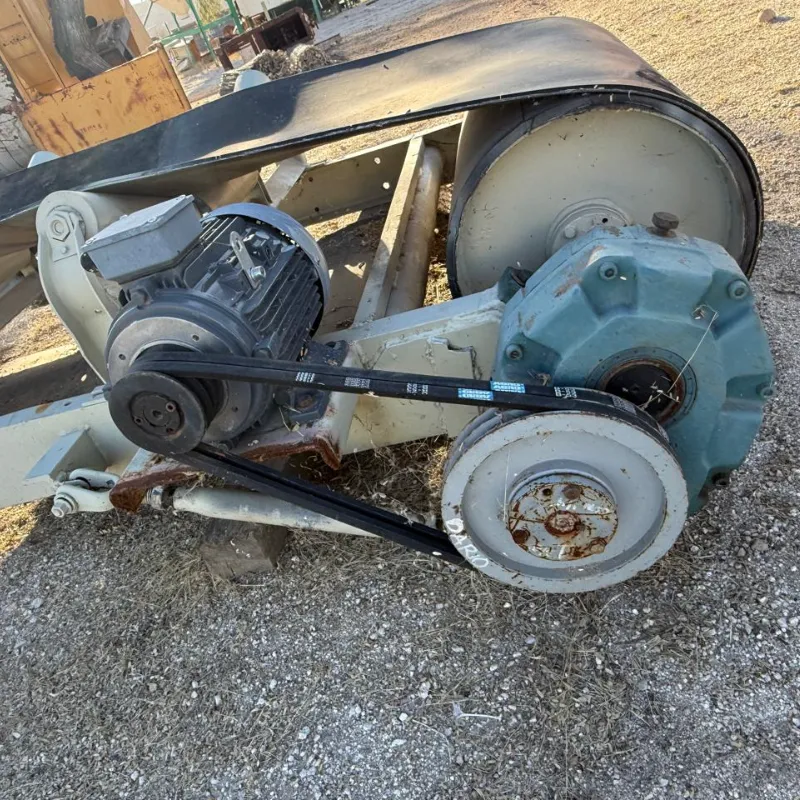

6. Motorización
– Potencia: 5 – 10 HP según TPH e inclinación
– Horizontal 400 TPH: 5 HP = 3.7 kW
– Inclinada 18° 400 TPH: 7.5 a 10 HP = 5.5-7.5 kW
– Velocidad banda: 200-350 FPM = 1.0-1.8 m/s estándar
– Reductor: Dodge TA3203H o Sumitomo, relación 25:1

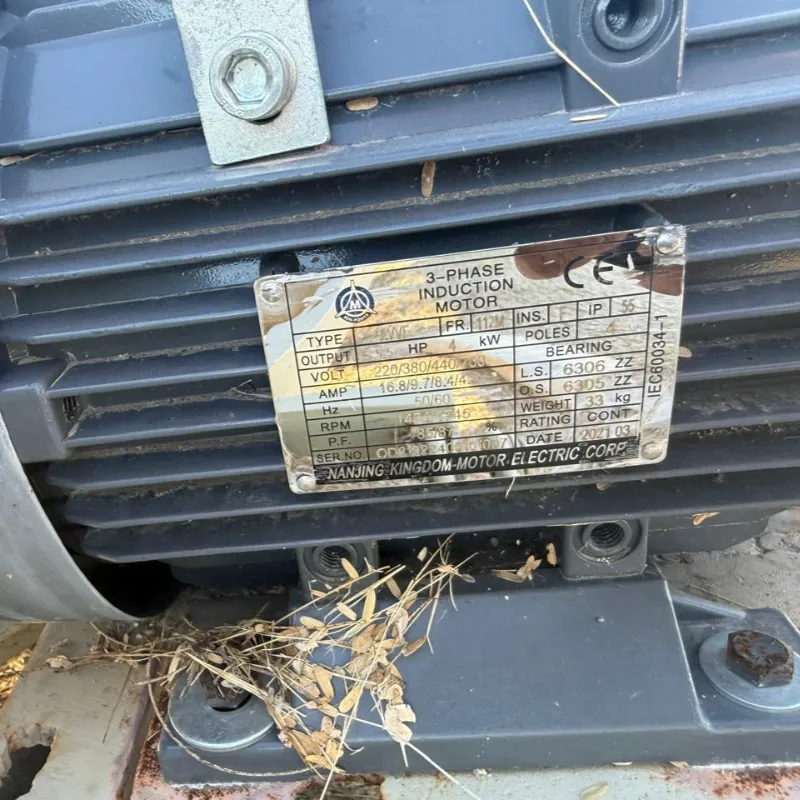

– Motor: 1800 RPM, 220/440V, 3 fases
Ejemplo: Motor 7.5 HP + reductor 25:1 + polea 16″ = 250 FPM
7. Accesorios
– Raspador primario: Hule en polea motriz
– Raspador secundario: Carburo tungsteno tipo V
– Guardas: Bandas, poleas, coples – OSHA/MSHA
– Paro emergencia: Cable a todo lo largo ambos lados
– Faldones: 3 ft en zona carga, hule 1/4″
8. Peso y carga
– Peso propio: 1,200 – 1,800 kg según motor
– Carga viva: 400 TPH = 45 kg/m lineal @ 250 FPM
Aplicación
Alimentación criba, trituradora, apilamiento. 4.5 m es banda corta – ideal para transferencias entre equipos.
