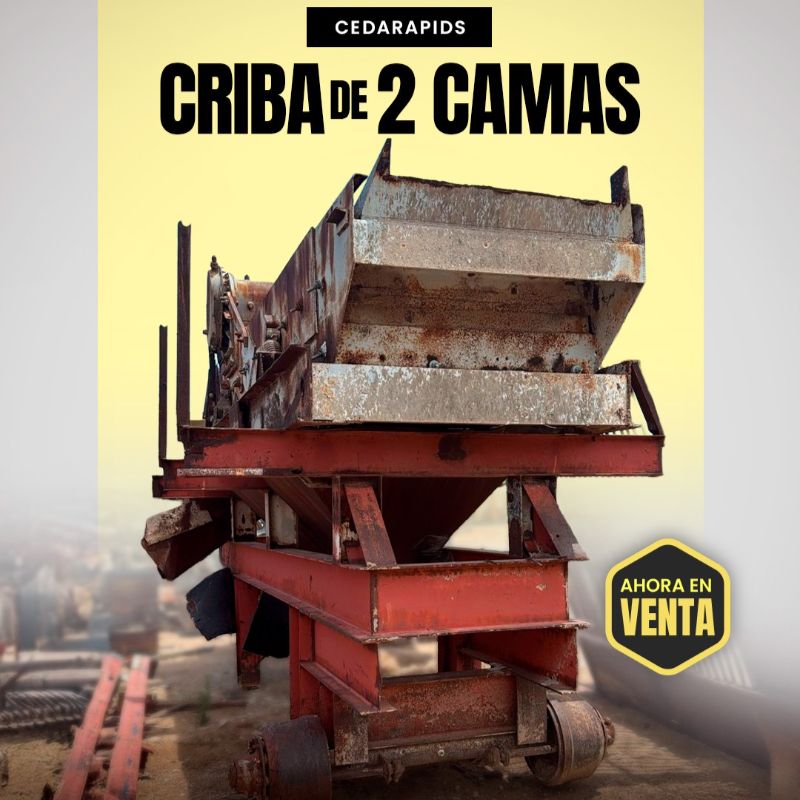

Criba Vibratoria Cedarapids 5×14 ft – 2 Camas
1 disponibles
Criba Vibratoria Cedarapids 5×14 ft – 2 Camas
1. Especificaciones de la Criba
– Marca/Modelo: Cedarapids / Terex Cedarapids VS520 o TS520
– Tamaño: 5 ft x 14 ft = 1.52 m x 4.27 m
– Camas: 2 niveles = produce 3 productos
– Tipo: Inclinada, 20° estándar, 3-4 cojinetes
– Capacidad: 150 – 450 TPH según mallas y material
– Carrera: 3/8″ – 7/16″ = 9.5 – 11 mm
– Velocidad: 800 – 900 RPM
– Ángulo: Ajustable 15° a 25° según aplicación
– Mecanismo: Eje excéntrico con contrapesos, lubricado por aceite
2. Motor Eléctrico
– Potencia: 20 HP = 15 kW
– Velocidad: 1800 RPM, 4 polos
– Voltaje: 220/440 V, 3 fases, 60 Hz
– Transmisión: Bandas V tipo C, 3-4 ranuras
– Arranque: Directo o arrancador suave recomendado
– Protección: Guarda banda obligatoria MSHA
3. Montaje en Chasis
– Chasis: Patín estructural IPR/Canal, 2 ejes con muelle
– Dimensiones chasis: ∼6.5 x 2.2 x 3.5 m altura
– Llantas: 11R22.5 o 295/75R22.5, 8 birlos
– Peso conjunto: 11 – 14 toneladas = 11,000 – 14,000 kg
– Suspensión: Muelles + resortes helicoidales criba
– Accesorios chasis: Escalera, pasillos, barandal, jalón 5ta rueda
4. Mallas y cortes típicos
Cama Corte común Material
Superior 2″ a 3/4″ Rechazo / grava
Inferior 3/8″ a malla 8 Arena / sello
Fondo < 1/4″ Finos
Área efectiva cribado: ∼60 ft² por cama = 120 ft² total
5. Producción estimada
Con caliza/agregado, 1.6 ton/m³:
– Malla 1″: 250-350 TPH
– Malla 1/2″: 180-250 TPH
– Malla 1/4″: 100-150 TPH
Varía por: % humedad, % lajas, % finos, eficiencia deseada
6. Mantenimiento clave
1. Cojinetes: Grasa NLGI #2 cada 50 hrs, temp máx 160°F = 71°C
2. Tensión bandas: Checar diario, patinaje = pérdida TPH
3. Mallas: Revisar roturas, usar hule antidesgaste en alimentación
4. Resortes: Cambiar los 4 si uno se vence, desbalance rompe chasis
5. Estructura: Soldar grietas rápido, Cedarapids truena en vigas H
Aplicación
Clasificación secundaria después de trituradora cono/quijada. Para 5×14 ft necesitas alimentar con banda 24″-30″ mínimo.
