Molino de Impacto Marca TESAB

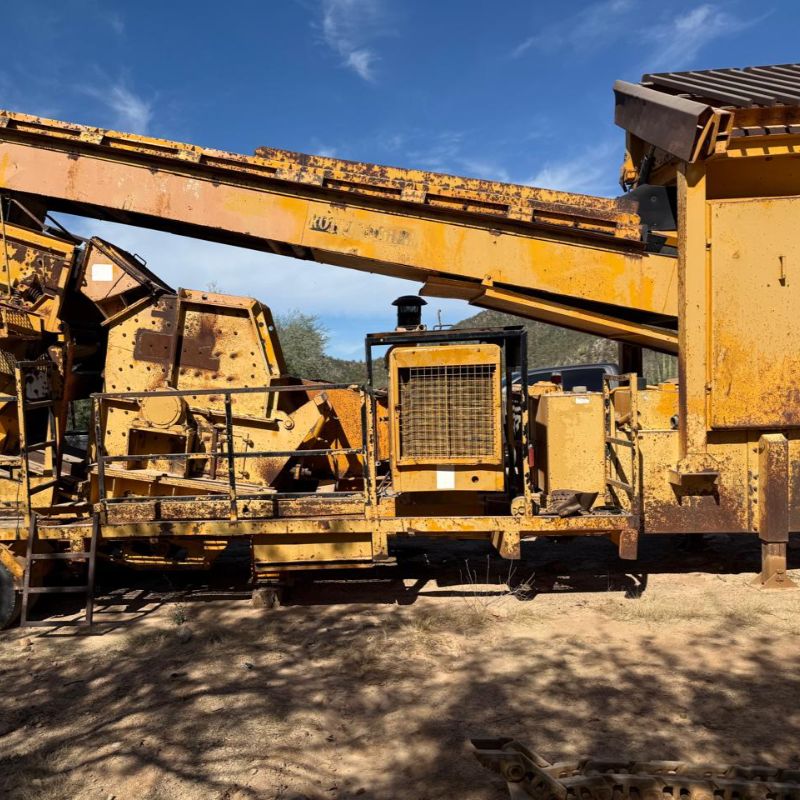

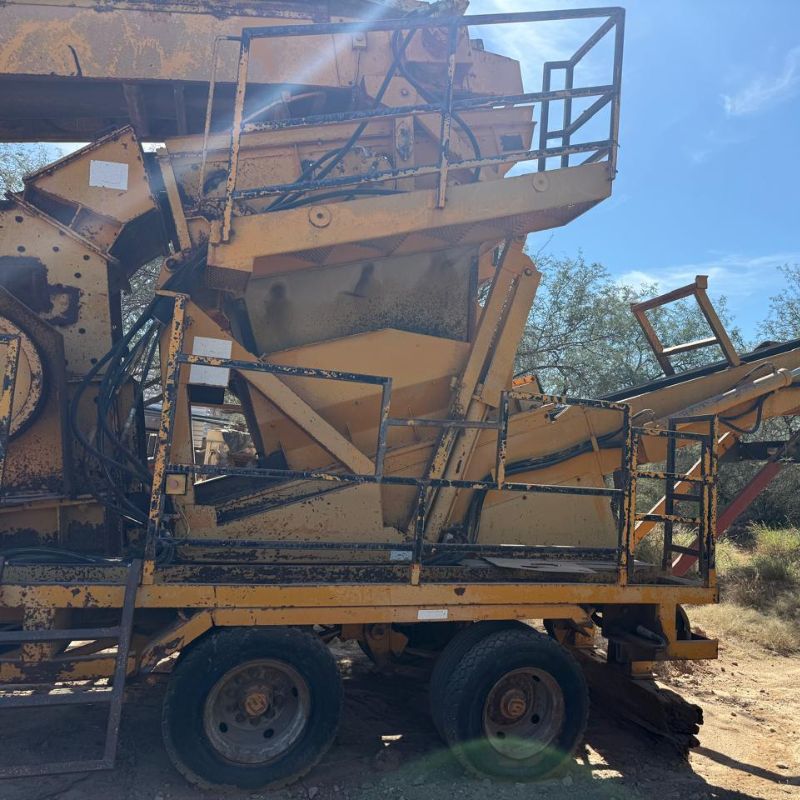

Molino de impacto marca TESAB, montado sobre chasis, alimentador con parrilla hidráulica, banda transportadora alimentador a criba, criba 4×8 ft de 2 camas, banda de salida, motor de combustión Cat.

Configuración del equipo
Planta de trituración secundaria móvil TESAB, normalmente modelo RK623CT, 1012T o 1412T. Todo montado en un solo chasis.

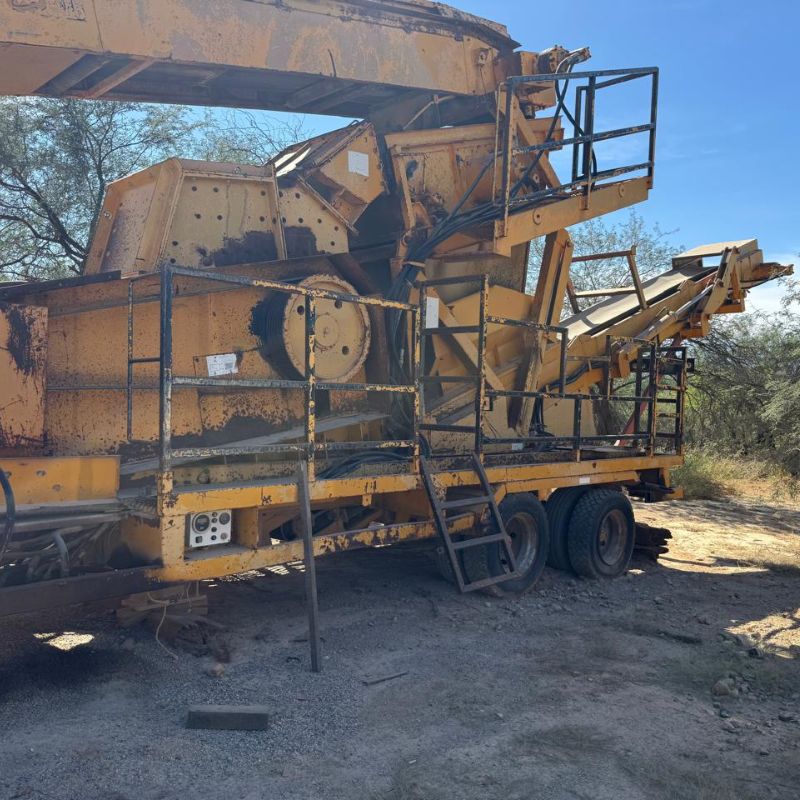

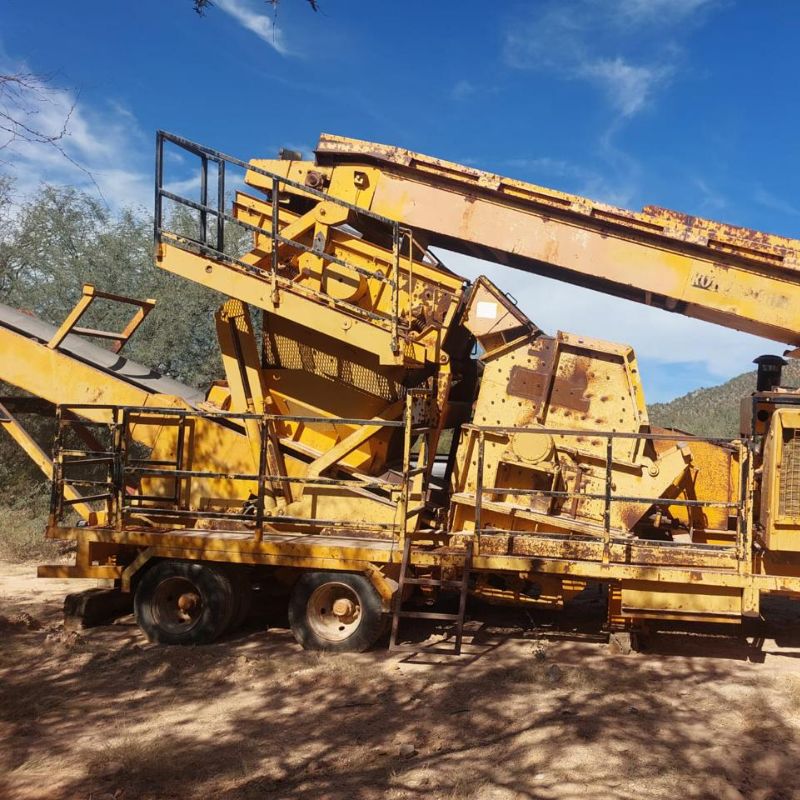

1. Molino de Impacto TESAB
– Marca: TESAB Engineering, Irlanda
– Modelo común: 1012T rotor 1000×1250 mm o 1412T rotor 1350×1250 mm
– Apertura de alimentación: 1000 x 650 mm para 1012T / 1350 x 800 mm para 1412T
– Producción: 150 – 300 TPH para 1012T / 250 – 400 TPH para 1412T
– Tamaño máx alimentación: 20″ = 500 mm
– Ajuste: Hidráulico en cortinas, abre/cierra granulometría
– Rotación: 500 – 650 RPM
– Potencia requerida: 250 – 350 HP

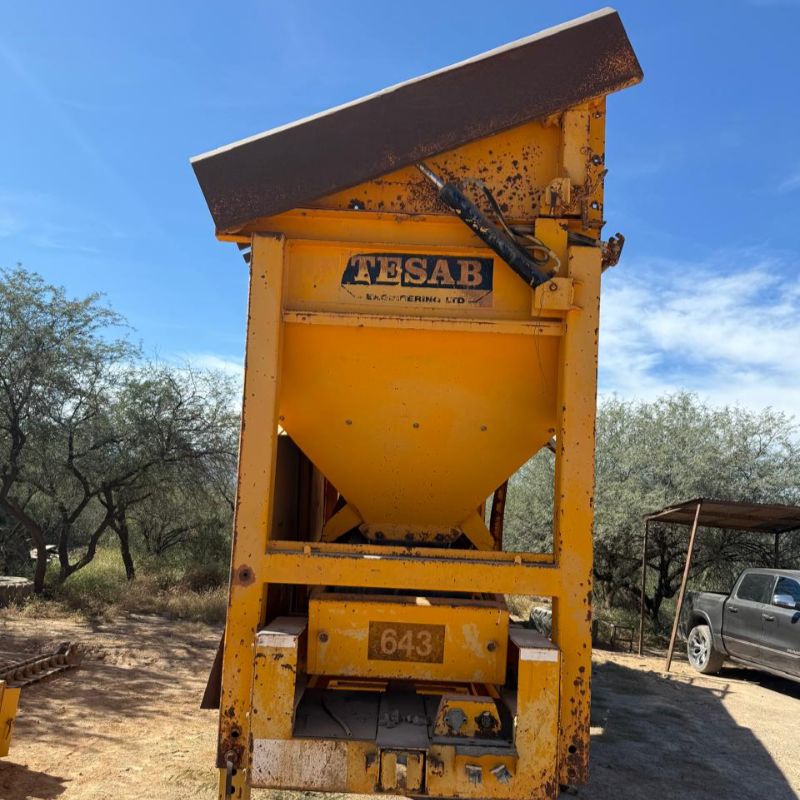

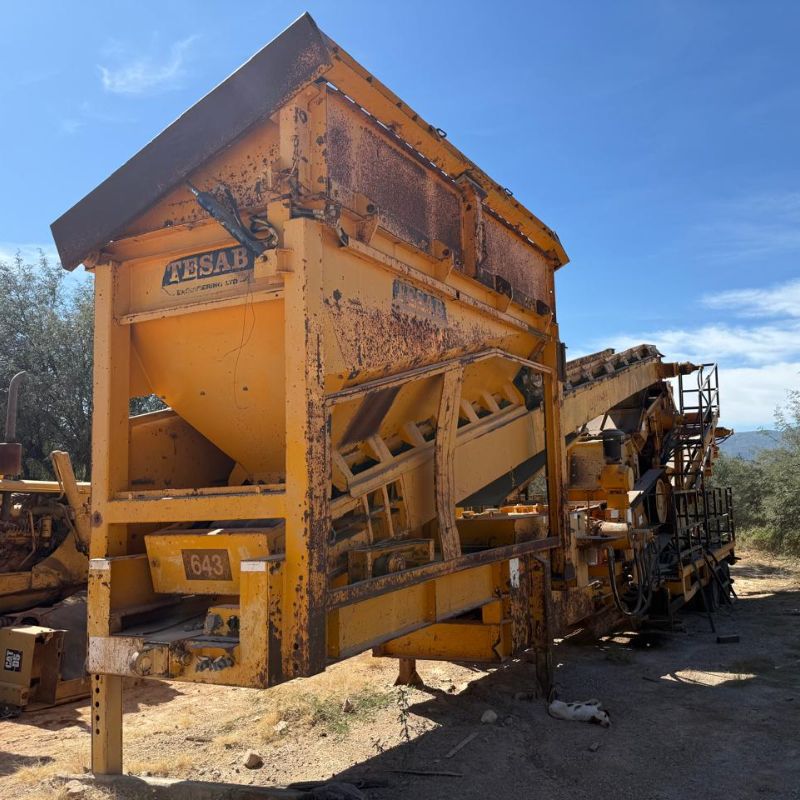

2. Alimentador con parrilla hidráulica
– Tipo: Alimentador vibratorio o de bandas con parrilla scalper hidráulica
– Función: Separa finos antes de molino. Parrilla se abre/cierra hidráulicamente
– Ancho: 1000 – 1200 mm
– Largo: 3.5 – 4.5 m
– Grizzly: Barras a 40-100 mm ajustables
– Motor: Hidráulico o eléctrico 15-20 HP

3. Banda alimentadora a criba
– Ancho: 800 – 1000 mm = 32″ – 40″
– Largo: 6 – 8 m
– Función: Toma descarga del molino y sube a criba
– Motor: Hidráulico 10-15 HP

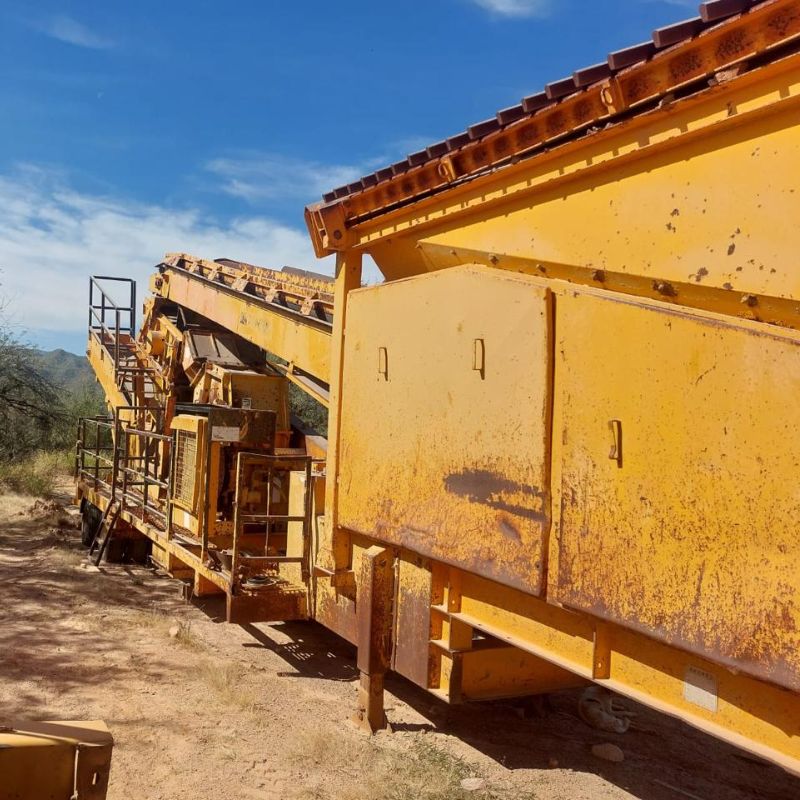

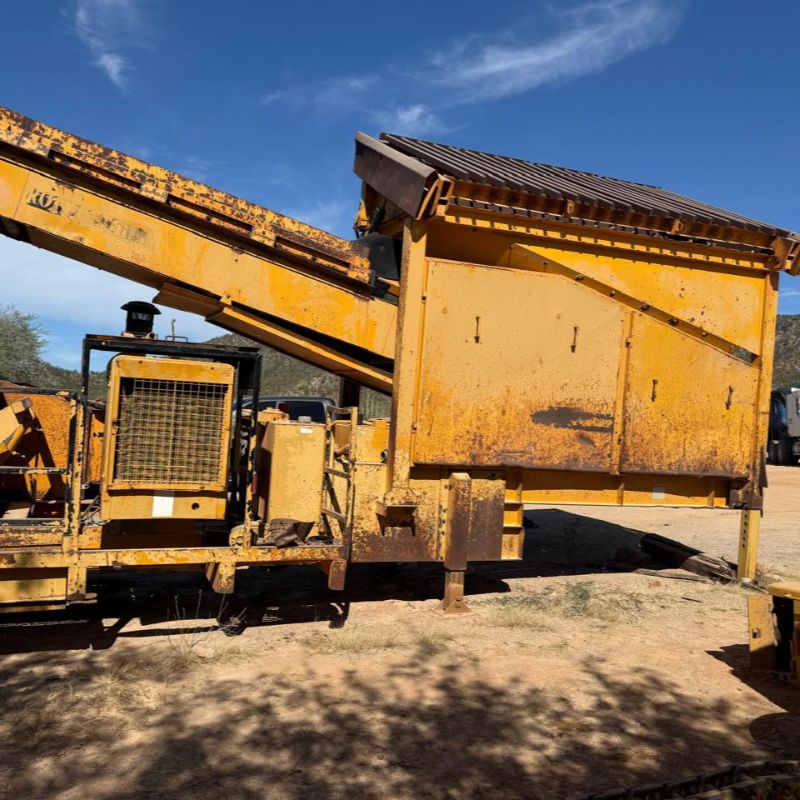

4. Criba 4′ x 8′ de 2 camas
– Medidas: 4 pies x 8 pies = 1.22 m x 2.44 m
– Camas: 2 niveles = 3 productos
– Área: 32 ft² x 2 = 64 ft² = 5.95 m²
– Inclinación: 18° – 20°
– Motor: Hidráulico 10 HP o eléctrico 15 HP
– Carrera: 8-10 mm @ 900-1000 RPM

5. Banda de salida
– Para producto: 600-800 mm ancho x 8-12 m largo, descarga lateral
– Para finos/recirculación: 500-650 mm ancho, regresa overs.
