Polea tipo D

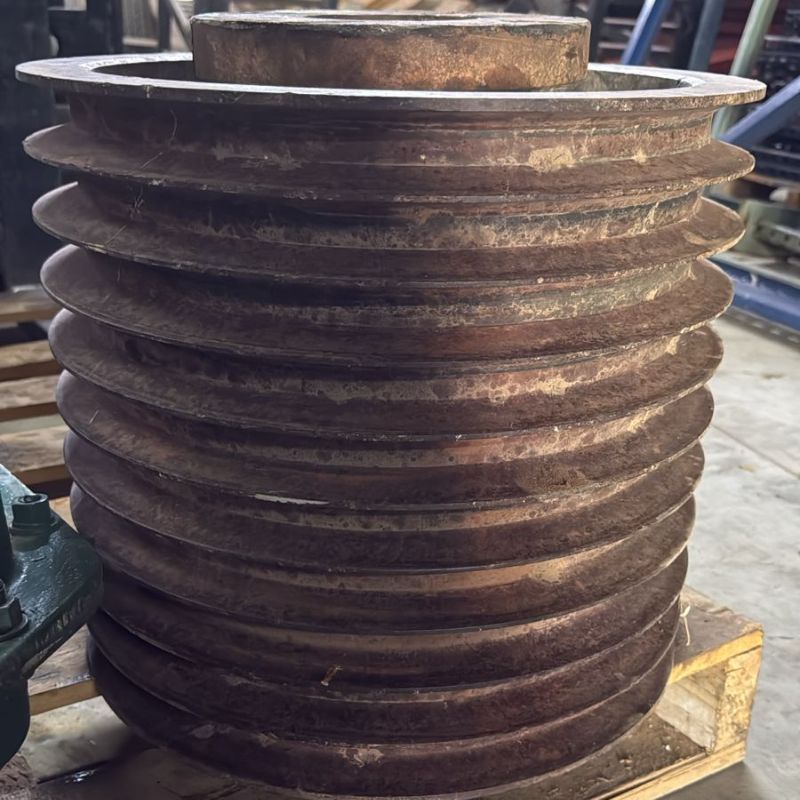

Polea tipo D 10 ranuras, 17” de diámetro, con buje cónico de 3 15/16, cuñero 1”.

Especificaciones principales
– Tipo: Polea D para bandas V
– Ranuras: 10 ranuras sección D
– Diámetro exterior: 17 pulgadas = 431.8 mm

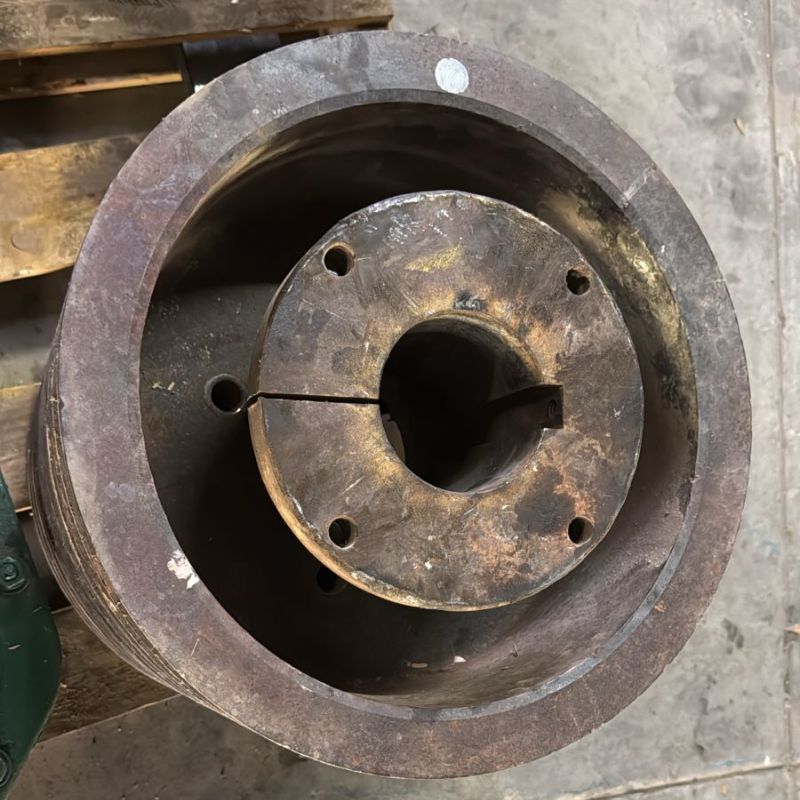

– Buje: Cónico QD o Taper-Lock de 3-15/16″ = 100 mm
– Cuñero: 1″ = 25.4 mm ancho

Datos técnicos Polea D 10V 17″
– Paso de ranura D: 1-3/16″ = 30.2 mm entre centros
– Para banda: Sección D / 32 mm ancho nominal
– Diámetro de paso: ∼16.3″ = 414 mm aprox para D
– Ancho total de cara: 10 ranuras x 1-3/16″ + extremos = ∼12.75″ = 324 mm
– Material: Hierro fundido gris ASTM A48 Clase 30
– Balanceo: Dinámico estándar para 1750 RPM
– Buje cónico 3-15/16″: Tipo SF, E o F. Cuñero 1″ x 1/2″ estándar para ese barreno

Aplicación típica
Se usa en transmisiones de 60-125 HP con motores 1750 RPM. Común en: cribas 8×20, trituradoras de cono, lavadores 44″, transportadores 48″ con reductor TA6307.

Relación con reductor: Si tu motor es 1750 RPM y usas esta polea de 17″ en motor + polea 10″ en reductor = reducción 1.7:1 antes del TA6307 15:1. Velocidad final ∼68 RPM.

Notas:
1. 10 ranuras D = transmite ∼100-150 HP dependiendo de diámetro polea menor y RPM
2. Buje 3-15/16″ es para flecha de motor grande, 100 HP o 125 HP frame 444T/445T
3. Cuñero 1″: Confirma altura de cuña. Para 3-15/16″ es 1″ x 1/2″ o 1″ x 3/.
