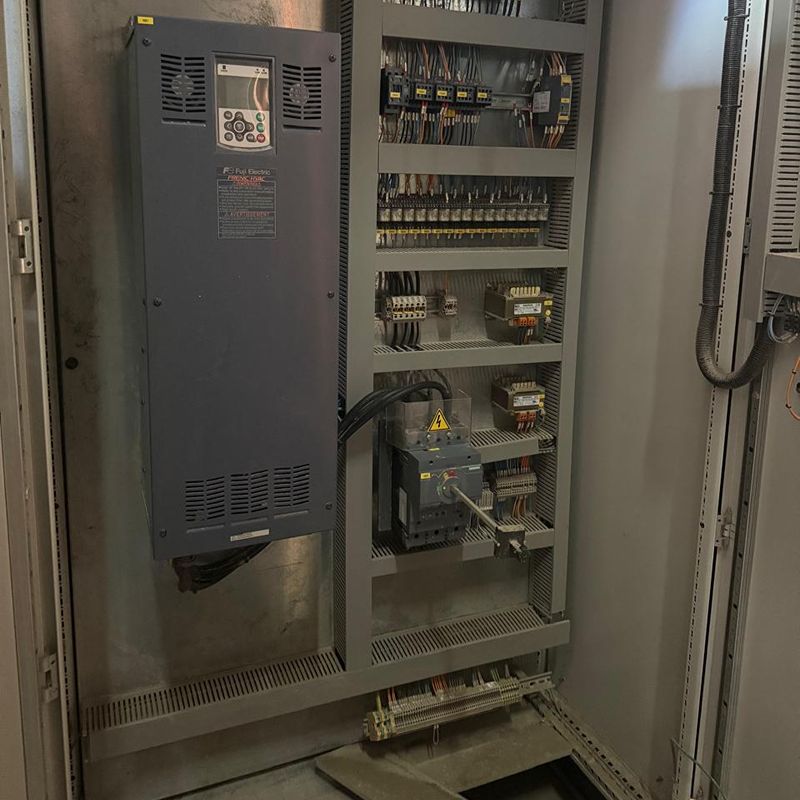

Tablero de Control Industrial con Variador de Frecuencia

Tablero de Control Industrial con Variador de Frecuencia de 90kW

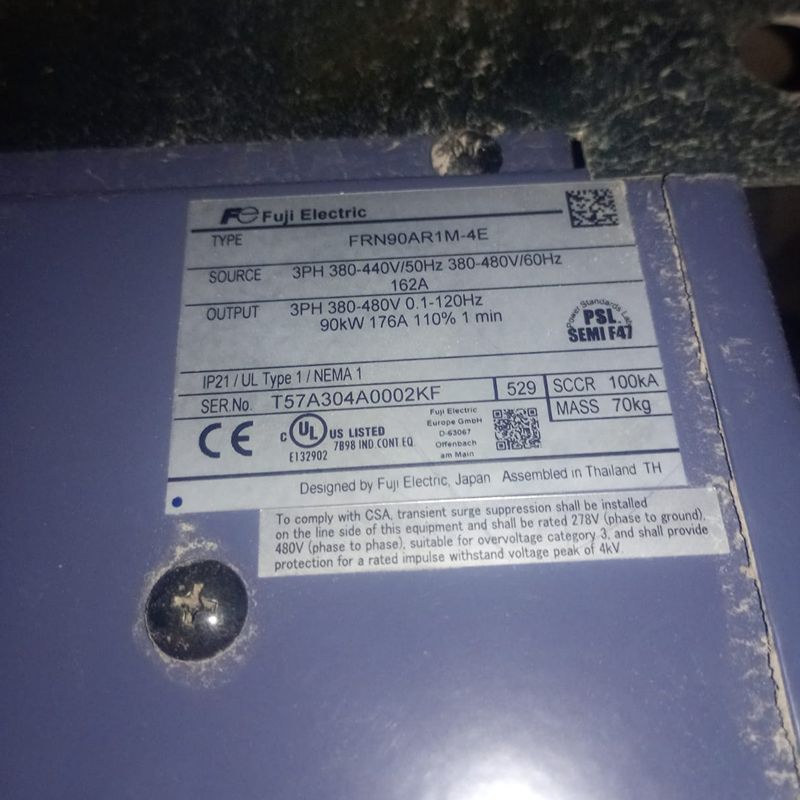

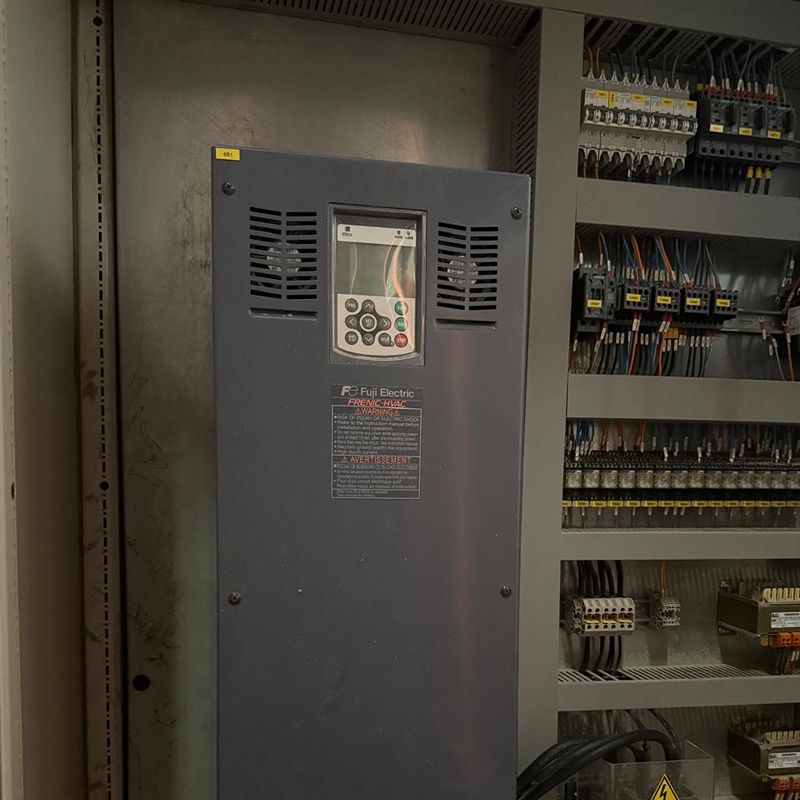

Es un Variador de Frecuencia (VFD / Inverter) *Fuji Electric FRENIC-HVAC*

Modelo exacto según tu placa: FRN90AR1M-4E
Serie: AR1M, familia HVAC

– Fabricante: Fuji Electric – Designed in Japan, Assembled in Thailand
– Potencia Nominal: 90 kW / 125 HP
– Tipo: FRENIC-HVAC – Especializado en ahorro energético para HVAC
– Entrada (SOURCE): 3 Fases 380-440V / 50Hz y 380-480V / 60Hz – 162A
– Salida (OUTPUT): 3 Fases 380-480V, 0.1 a 120Hz – 176A continuos, 110% sobrecarga por 1 minuto
– Protección: IP21 / UL Type 1 / NEMA 1 – Solo para interior, sin protección a chorro de agua
– Peso: 70 kg solo el variador
– SCCR: 100kA – capacidad de cortocircuito muy alta
– No. Serie: T57A304A0002KF
– Certificaciones: CE, cULus Listed E132902 789B IND CONT EQ, SEMI F47
– Filtro EMC: Incorporado de fábrica
– Reactor DC (DCR): Incorporado de fábrica (por eso es AR1*M*)

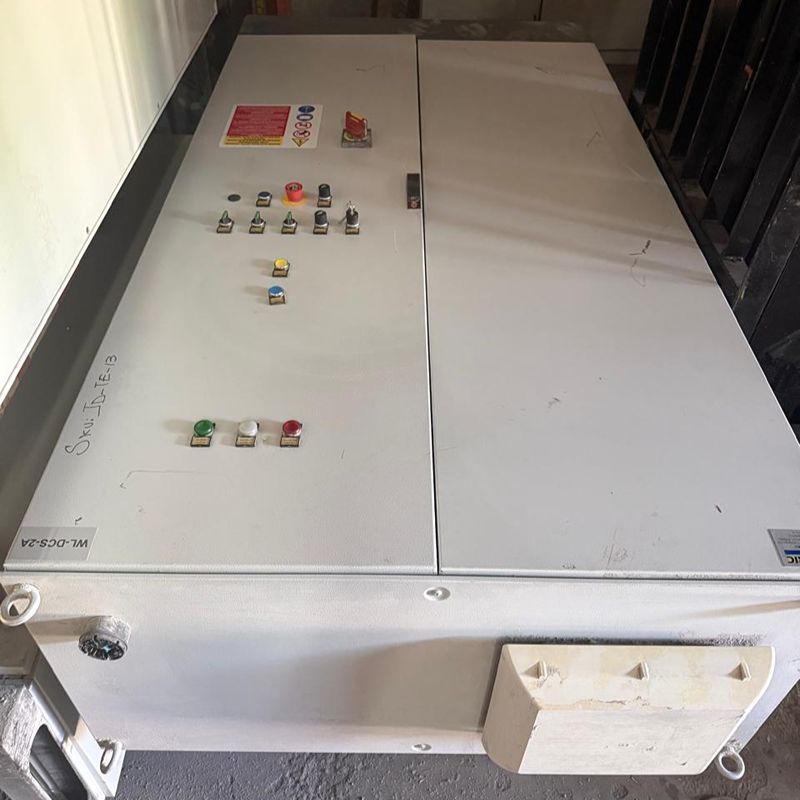

El Gabinete / Tablero

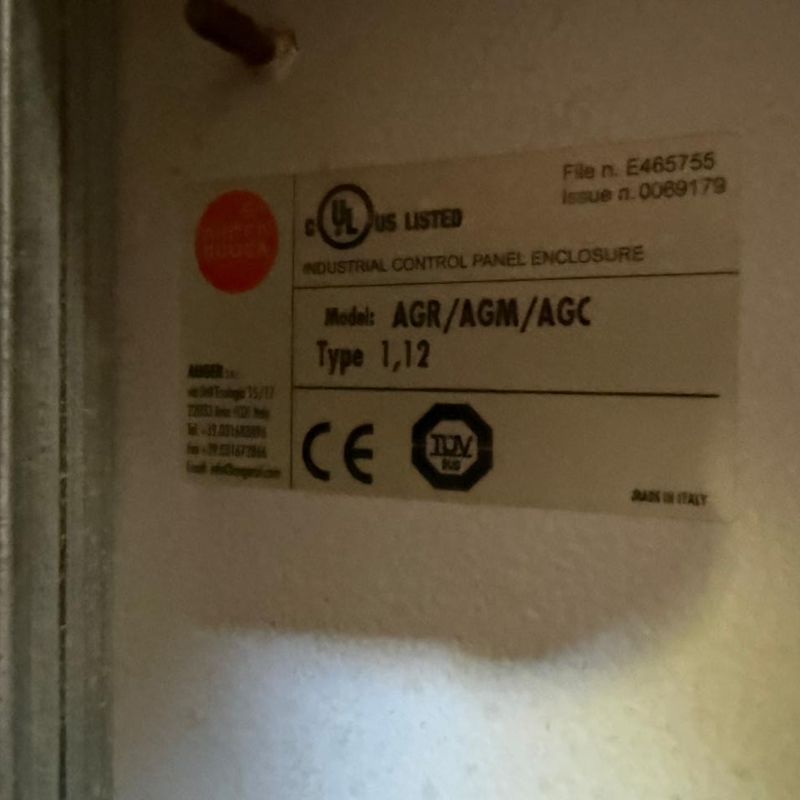

– Marca Gabinete: Modelo AGR/AGM/AGC Type 1,12 – Es un gabinete industrial italiano muy común (fabricante Elcart / ETA System)
– Certificación: cULus LISTED File E465755 Issue 0069179 – INDUSTRIAL CONTROL PANEL ENCLOSURE, CE, TUV, MADE IN ITALY
– Tipo: IP12 aprox – para interior industrial con polvo.

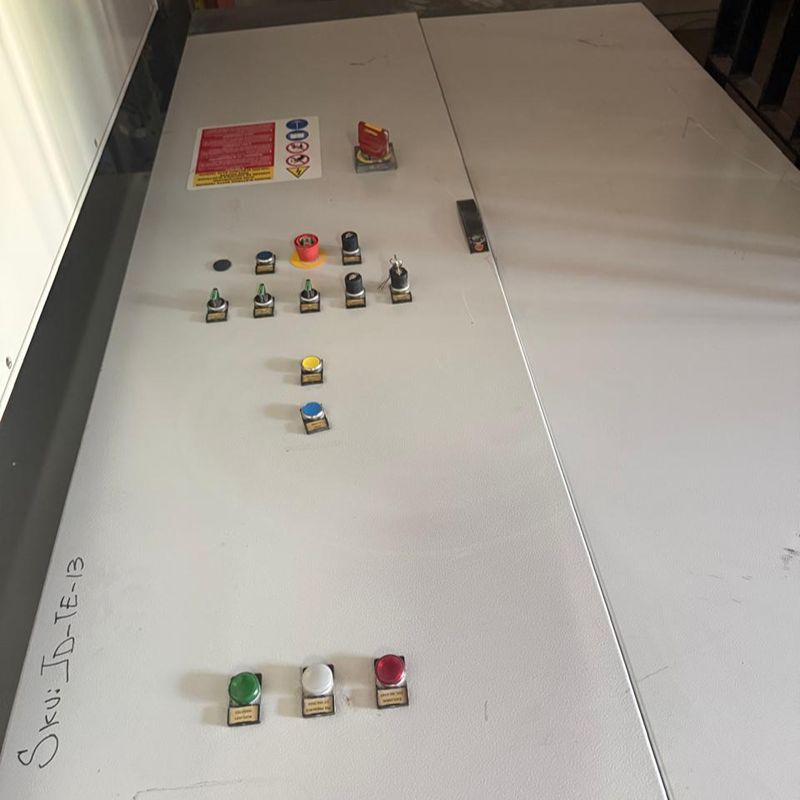

– Identificación en puerta: WL-DCS-2A y SKW_TD_TE-13 – es el tag del tablero en tu instalación.

Aplicaciones

Bombas
Ventiladores
Sistemas HVAC
Transportadores
Compresores
Equipos industriales de velocidad variable

Funciones principales

Arranque y paro suave
Ahorro de energía
Control PID integrado
Protección contra sobrecorriente
Protección por sobretemperatura
Protección por pérdida de fase
Comunicación Modbus RTU
Programación mediante teclado LCD
