Tablero de Control Industrial Schneider Electric

Tablero de control industrial Schneider Electric

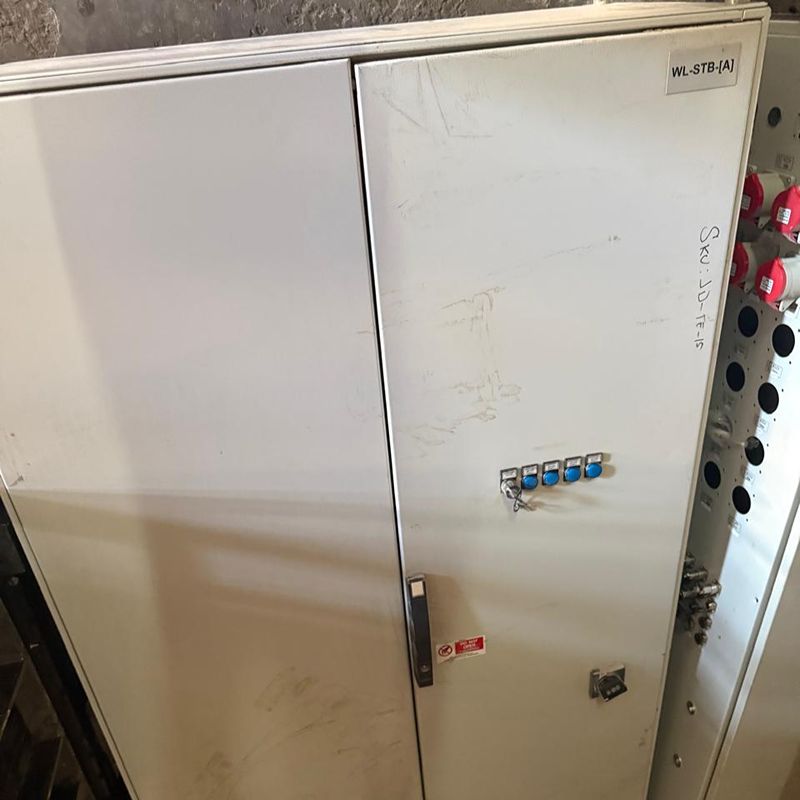

1. Gabinete:
Fabricante: Schneider Electric
-Modelo:Spacial SF

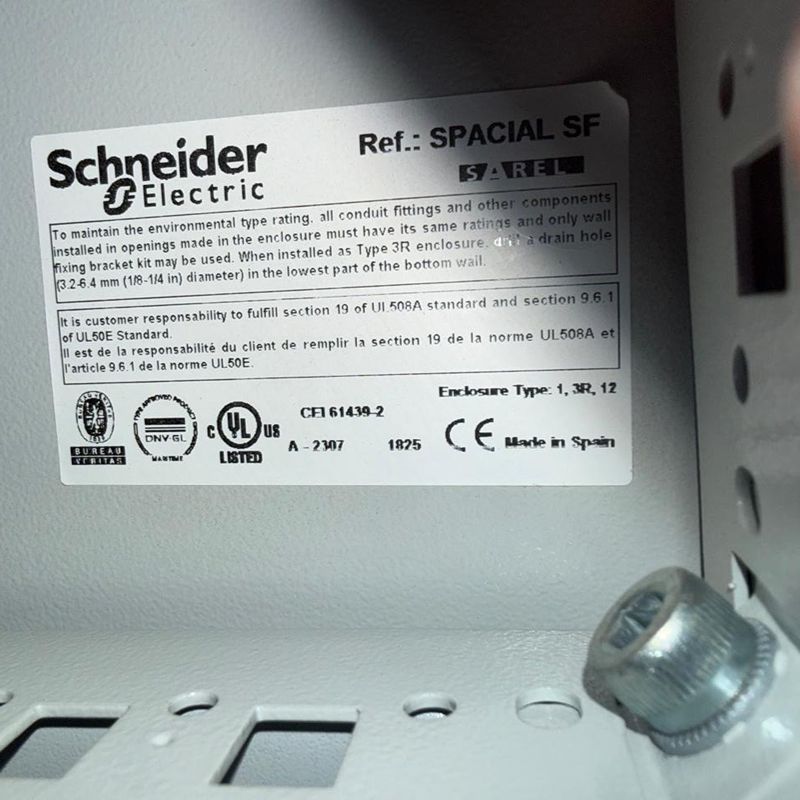

Ref.:SPACIAL SF – Ver etiqueta
Origen: Made in Spain
Norma: CEI 61439-2 / UL 508A Sec. 9.6.1
-Certificaciones:UL Listed, cUL, CE, DNV GL, Bureau Veritas
Tipo NEMA:Type 1, 3R, 12 – Equivalente a IP55
Material: Acero laminado, pintura RAL 7035
Montaje: Piso con armellas de izaje

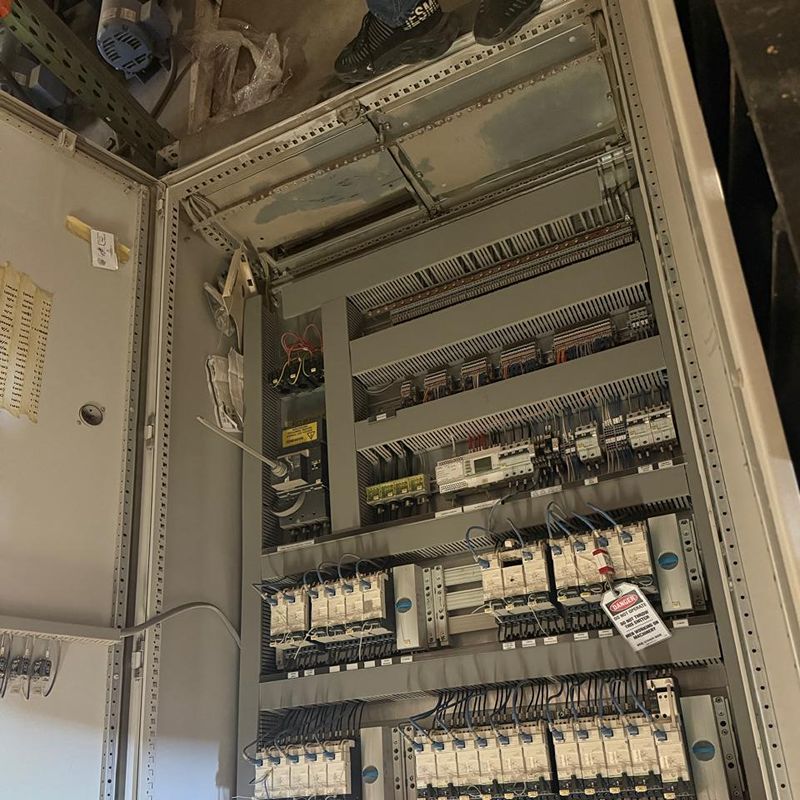

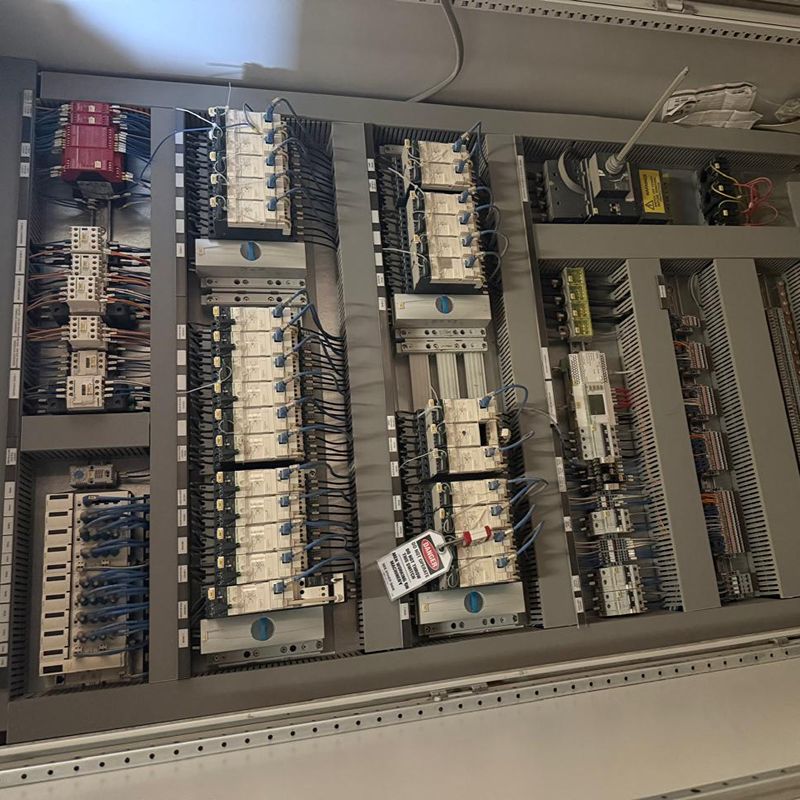

2. Componentes Internos:
1x Interruptor general con maneta rotativa y bloqueo de puerta
1x Módulo de seguridad rojo (Preventa / Pilz) – paro de emergencia

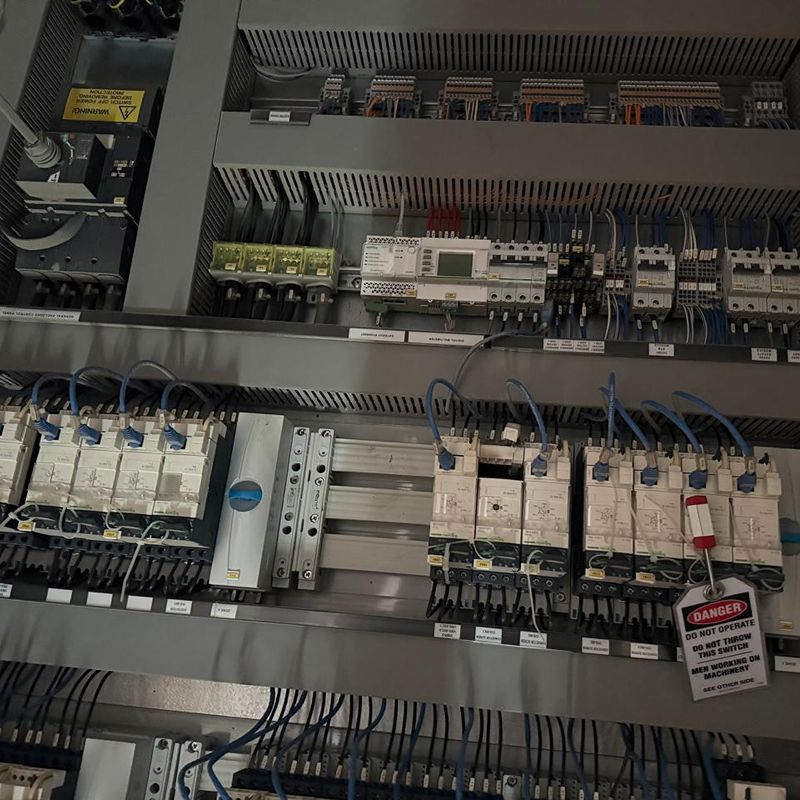

22x Arrancadores / Guardamotores Schneider TeSys con bornera EverLink
6x Contactores y relevadores de control
1x PLC / Relé lógico con display (Schneider Zelio Logic)
1x Distribuidor tripolar + barras
Bloques de terminales y clemas de control/potencia completos
Canalización y etiquetado

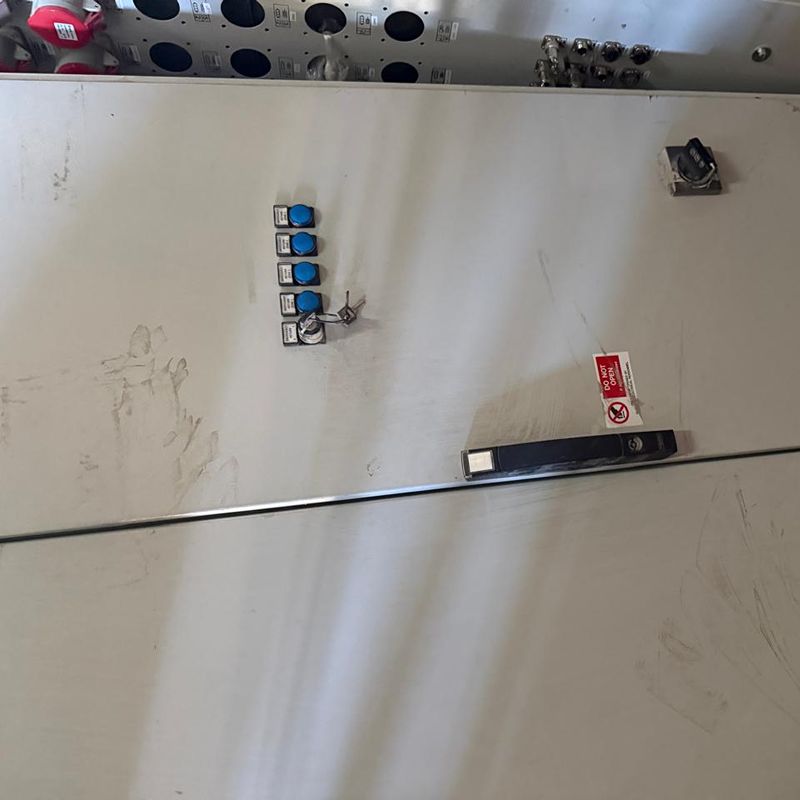

3. Interfaz en Puerta:
Seccionador principal externo
4x Pulsadores azules luminosos
1x Selector de llave de 2 posiciones
Maneta de cierre de 3 puntos con llave

4. Especificaciones Eléctricas Estimadas:
Tensión principal: 380-480V AC / 3F
Control: 24V DC / 120V AC
Frecuencia: 50/60 Hz
Aplicación: Control de motores

5. Dimensiones Aprox. (Spacial SF estándar):2000mm Alto x 1200mm Ancho x 400-500mm Profundo
